Cúiseanna, guaiseacha, agus réitigh do voltas seafta gineadóir....

Le cumas méadaithe na n-aonad gineadóra aonair, tá voltas seafta ina fhadhb thromchúiseach do ghineadóirí móra ag glacadh le córais statacha féin-excitation. Tá comhpháirteanna cuisle armónacha casta sa tonnform voltas seafta, atá díobhálach go háirithe d'insliú scannáin ola. Nuair nach sáraíonn an voltas seafta voltas miondealú an scannáin ola, tá an sruth seafta an-bheag. Má sháraíonn an voltas seafta an voltas miondealú ciseal ola imthacaí, ginfear sruth seafta mór san imthacaí, an sruth EDM mar a thugtar air, a dhónn comhpháirteanna imthacaí agus a dhéanfaidh damáiste suntasach. Is féidir le neamhshiméadracht ciorcaid mhaighnéadach, éifeacht unipolar, sruth capacitive, éifeacht leictreastatach, córas excitation statach, maighnéadú buan ar an chásáil, seafta, etc., go léir a bheith ina chúis le voltas seafta.

Tagraíonn voltas seafta don voltas a ghintear idir dhá cheann imthacaí mótair nó idir an seafta mótair agus an t-imthacaí le linn oibriú mótair. Faoi imthosca gnáth, nuair a bhíonn an voltas seafta íseal, soláthraíonn an scannán ola bhealaithe idir an seafta gineadóra agus an t-imthaca insliú maith. Mar sin féin, má ardaíonn an voltas seafta go luach áirithe ar chúis éigin, déanfaidh sé an scannán ola a bhriseadh síos agus a urscaoileadh, ag cruthú ciorcad don ghiniúint reatha seafta. Ní hamháin go gcuireann sruth seafta isteach ar chobhsaíocht an scannáin ola, rud a fhágann go dtiocfaidh meath ar an ola bhealaithe de réir a chéile, ach freisin, toisc go dtéann an sruth seafta tríd an bpointe teagmhála miotail idir an t-imthacaí agus an seafta - pointe teagmhála an-bheag le dlús ard reatha - gineann sé teochtaí an-ard ar an toirt, rud a fhágann go bhfuil an imthacaí leá go háitiúil. Déanann an cóimhiotal imthacaí leáite, faoi bhrú an rollta, claiseanna beaga a splancadh agus a dhó ar dhromchla istigh an imthacaí. I ndeireadh na dála, brisfidh an t-imthacaí mar gheall ar chaitheamh meicniúil luathaithe, agus i gcásanna tromchúiseacha, beidh an bhlaosc imthacaí sruthán amach, rud a fhágann timpiste agus go gcuirfidh sé múchadh.

Tá voltas seafta gineadóra i gcónaí i láthair, ach go ginearálta níl sé ard, de ghnáth ó chúpla volta go dosaen volta. Mar sin féin, nuair a theipeann ar na pillíní inslithe mar gheall ar stains ola, damáiste, nó dul in aois, is leor an voltas seafta chun an scannán ola a bhriseadh síos idir an seafta agus an imthacaí, rud a fhágann go bhfuil urscaoileadh ann. Le himeacht ama, beidh sé seo meath de réir a chéile ar chaighdeán an ola bhealaithe agus fuaraithe, agus i gcásanna tromchúiseacha, beidh sé sruthán amach an seafta agus imthacaí, a eascraíonn i timpiste múchadh.

1. Cúiseanna Voltas seafta Gineadóir

(1) Voltas seafta de bharr Neamhshiméadracht Mhaighnéadach
Is voltas AC é atá ann ag an dá cheann de sheafta an ghineadóra tuirbín. Mar gheall ar úsáid laminations stampáilte de réir earnála i gcroílár an stator, ecentricities éagsúla an rotor, tréscaoilteacht éagsúla na laminations earnála-chruthach, agus na grooves treorach seafta a úsáidtear le haghaidh fuaraithe agus clampála, etc., déantar neamhshiméadracht mhaighnéadach de bharr déantúsaíocht agus oibriú an ghineadóra, rud a fhágann lúb flosc maighnéadach malartach lena n-áirítear an seafta, imthacaí, agus pláta bunús. Cruthaíonn sé seo difríocht voltais ag an dá cheann de sheafta an ghineadóra. Déanfaidh gach cineál neamhshiméadracht maighnéadach comhpháirt voltas seafta le aimplitiúid agus minicíocht chomhfhreagrach. Tá na comhpháirteanna voltais seafta éagsúla forshuite, rud a fhágann go bhfuil comhdhéanamh minicíochta an voltas seafta seo an-chasta. Tá an aimplitiúid is mó ag an gcomhpháirt bhunúsach, tá aimplitiúid beagán níos lú ag an 3ú agus an 5ú armónach, agus tá aimplitiúid an-bheag ag na comhpháirteanna armónacha níos airde. Is é an voltas seafta AC seo go ginearálta 1 ~ 10V, agus tá cuid mhór fuinnimh aige. Mura nglactar aon bhearta éifeachtacha, cruthóidh an voltas seafta seo lúb tríd an pláta bonn-iompair seafta, etc., ag giniúint sruth mór seafta. Cuirtear an stua leictreach de bharr sruth seafta i bhfeidhm idir an imthacaí agus an dromchla seafta. Is é a phríomh-iarmhairt ná caitheamh ar an chomhdhúile tungstain san imthacaí agus ar dhromchla an seafta, agus meath tapa ar an ola bhealaithe. Luathaíonn sé seo caitheamh meicniúil an imthacaí, agus i gcásanna tromchúiseacha is féidir leis an bhlaosc imthacaí a dhó.

(2) Voltas seafta de bharr muirear leictreastatach
Tá an voltas DC seo, atá le feiceáil idir an seafta agus an pláta talún, á ghiniúint ag an muirear leictreastatach a tháirgtear leis an bhfrithchuimilt idir an gaile fliuch ardluais agus na lanna sorcóra ísealbhrú tuirbín faoi choinníollacha áirithe. Ní tharlaíonn an éifeacht leictreastatach seo ach ó am go chéile faoi choinníollacha áirithe gaile agus ní minic a bhíonn sé. De réir na gcoinníollacha oibriúcháin, is féidir leis an gcineál seo voltas seafta a bheith an-ard uaireanta, ag teacht ar na céadta volta, rud a fhágann go bhfuil griofadach ag baint leis nuair a chuirtear i dteagmháil léi. Ní dhéantar é a sheoladh go héasca go dtí an taobh exciter, ach mura ndéantar aon bhearta chun an muirear leictreastatach seo a sheoladh go dtí an talamh, carnfaidh sé ar an scannán ola imthacaí ar thaobh an tuirbín den ghineadóir agus sa deireadh scaoilfidh sé ar an scannán ola, rud a fhágann go ndéanfar damáiste iompair.

(3) Voltas seafta de bharr córas excitation statach
Faoi láthair, go ginearálta úsáideann tacair gineadóir tuirbín gaile mór córas excitation statach. Mar gheall ar thionchar cómhalartaithe stua thyristor, tugtar foinse voltas seafta nua isteach sa chóras excitation statach. Soláthraíonn an córas excitation statach voltas DC don excitation gineadóra foirceannadh trí cheartaitheoir thyristor statach, agus is voltas pulsating é an voltas DC seo. Le haghaidh córas excitation statach ag baint úsáide as droichead trí-chéim rialaithe go hiomlán, tá 6 bíog laistigh de thimthriall amháin ag tonnchruth a voltas aschuir excitation. Gineann an voltas pulsating seo atá ag athrú go tapa voltas AC idir an seafta agus an talamh trí chúpláil capacitive idir foirceannadh excitation an ghineadóra agus an comhlacht rotor. Tá an voltas seafta seo pulsating agus spike-chruthach, le minicíocht 300Hz (nuair a bhíonn minicíocht voltas AC an chórais excitation 50Hz). Tá sé forshuite ar an voltas seafta de bharr neamhshiméadracht mhaighnéadach, rud a fhágann go seasann an scannán ola le voltas spike níos airde. Nuair a mhéadaíonn sé go pointe áirithe, déanann sé an scannán ola a bhriseadh síos, ag cruthú sruth a fhágann dó agus damáiste do chodanna meicniúla.

(4) Voltas seafta de bharr maighnéadas iarmharach
Nuair a bhíonn an gineadóir gearrchiorcad go mór nó faoi choinníollacha oibriúcháin neamhghnácha eile, is minic a mhaighnéadaítear na príomh-seafta, imthacaí, casáil agus comhpháirteanna eile agus coinníonn siad méid áirithe maighnéadas iarmharach. Gineann línte maighnéadacha brainsí fadaimseartha ag na imthacaí, agus nuair a rothlaíonn príomh-seafta an aonaid, gintear fórsa electromotive, ar a dtugtar fórsa electromotive unipolar. Faoi imthosca gnáth, níl an acmhainneacht unipolar a ghintear le maighnéadas iarmharach lag ach sa raon millivolt. Mar sin féin, nuair a bhíonn ciorcad gearr idir casadh foirceannadh an rótair nó talamh dhá phointe, sroichfidh an poitéinseal unipolar ó roinnt volta go deich volta, ag giniúint sruth mór seafta. Sreabhann an sruth seo go haiseach tríd an seafta, imthacaí, agus bunphláta, ní hamháin na príomh-seafta agus na toir imthacaí a dhó amach ach freisin na comhpháirteanna seo a mhaighnéadú go mór, rud a fhágann go bhfuil cothabháil aonaid deacair.

2. Guaiseacha a Bhaineann le Voltas Seafta Gineadóir Athraíonn méid an voltais seafta ag brath ar an aonad sonrach. Go ginearálta, dá mó an toilleadh aonaid, is mó an neamhshiméadracht ina flosc bearna aeir agus struchtúr. Is mó na comhpháirteanna armónacha sa réimse maighnéadach, is airde an saturation lárnach, agus is mó an míchothromas statóra, is airde an buaicvoltais seafta. Tá comhpháirteanna armónacha casta ag tonnform an seafta. Tá comhpháirt cuisle ard ag aonaid a úsáideann excitation ceartaitheoir inrialaithe statach ina tonnform voltas seafta, rud atá díobhálach go háirithe d'insliú scannáin ola. Nuair a shroicheann an voltas seafta luach áirithe, mura ndéantar na bearta cuí, déanfar an scannán ola a bhriseadh síos, ag giniúint srutha seafta.

Má tá sruth seafta sraith gineadóir tuirbín gaile an-ard, beidh na dialanna, imthacaí agus comhpháirteanna gaolmhara eile trína dtéann an sruth seafta sruthán amach. Déanfar damáiste don worm tiomána agus don roth worm de phríomhchaidéal ola an tuirbín. Creimfidh an stua leictreach de bharr an tsrutha seafta na comhpháirteanna imthacaí agus aoisfidh sé an ola bhealaithe imthacaí, rud a luasóidh caitheamh meicniúil imthacaí. Déanfaidh an sruth seafta maighnéadú láidir ar chomhpháirteanna tuirbín, clúdaigh deiridh gineadóra, imthacaí, agus comhpháirteanna eile timpeall an tseafta, rud a chruthóidh acmhainneacht aonpholach ag na dialanna agus na n-impeallóirí.

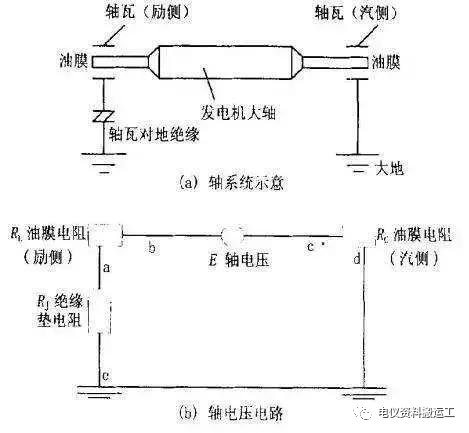

Nuair a bhíonn an voltas seafta ard go leor chun an scannán ola idir an seafta agus an imthacaí a bhriseadh síos, tarlaíonn urscaoileadh. Is é an ciorcad scaoilte ná: seafta gineadóra - dialann - imthacaí - lúibín iompair - bonn gineadóra. Cé nach bhfuil an voltas seafta ard (thart ar 6V le haghaidh gineadóir 300MW), tá an friotaíocht ciorcad an-bheag. Mar sin, is féidir leis an sruth seafta a ghintear a bheith an-mhór, uaireanta a bhaint amach na céadta aimpéar. Déanfaidh an sruth seafta meath de réir a chéile ar chaighdeán an ola bhealaithe agus fuaraithe, agus i gcásanna tromchúiseacha, déanfaidh sé na imthacaí a dhó, rud a chuirfidh múchadh agus is cúis le timpiste. Mar sin, le linn na suiteála agus na hoibríochta, ní mór an voltas idir seafta agus imthacaí an tsocraithe gineadóra a thomhas agus a sheiceáil.

3. Bearta Coiscthe agus Díothaithe do Voltas Seafta Gineadóir

Is gnách go nglactar na bearta coisctheacha seo a leanas:

(1) Le linn an dearadh agus an tsuiteála, is gnách go gcuirtear eochaircheap inslithe idir an lúibín imthacaí ag deireadh excitation an ghineadóra agus an bonn. Ag an am céanna, tá gach píopa ola, scriúnna, boltaí, etc., inslithe.

(2) Tá scuab talún deartha ar thaobh an tuirbín den seafta gineadóra chun muirir leictreastatacha a scaoileadh sa chuid ísealbhrú den tuirbín, ag cinntiú go bhfuil an cumas seafta agus talún mar an gcéanna.

Chomh maith le deireadh a chur le voltas seafta, feidhmíonn an scuab talún seafta na feidhmeanna seo a leanas freisin chun an mótar a chosaint: a. Na voltais rótair dearfacha agus diúltacha go talamh a thomhas. b. Feidhmíonn sé mar chosaint ar thalamh aonphointe den rótar.

(3) Chun an voltas seafta a laghdú de bharr neamhshiméadracht ciorcaid mhaighnéadaigh sa tacar gineadóir tuirbín, déantar bearta chun an tríú nó an cúigiú comhpháirteanna armónacha sa voltas seafta a dhíchur nó a laghdú le linn dearadh gineadóra. Glactar le struchtúr gineadóra nua go hiomlán, agus leanann an suiteáil go docht le próiseas agus ceanglais dearaidh an mhonaróra chun cosc ​​a chur ar éalárnacht an rotor.

(4) Chun voltas seafta a chosc a ghintear le gearrchiorcad talún aon phointe i bhfoirceannáin an rotor, cuirtear gléas cosanta talún dhá phointe don chiorcad excitation i ngníomh le linn oibriú. (5) Chun sruth seafta a ghearradh amach, suiteáil pillíní inslithe ag an deireadh excitation, lena n-áirítear idir na imthacaí gineadóra, rónta ola an ghineadóra fuaraithe hidrigine, na tacaí uisce ionraoin agus asraon agus flanges píopa ionraoin / asraonta an rótar gineadóra uisce-fhuaraithe, agus an t-imthacaí eireaball agus bunphláta an fhráma mótair. Ba cheart dúntóirí na gclúdach imthacaí agus na píopaí ola atá ceangailte leis na cásanna imthacaí a insliú freisin ó na imthacaí; is féidir bearta inslithe dúbailte a úsáid.

(6) Seachain neamhshiméadracht ciorcad maighnéadach le linn dearadh mótair.

(7) Seachain flosc maighnéadach aiseach le linn dearadh, déantúsaíocht agus oibriú mótair.

(8) Insligh na clúdaigh imthacaí go talamh.

(9) Suiteáil scuaba talún ar an seafta.

(10) Bain úsáid as clúdaigh imthacaí neamh-mhaighnéadacha nó cornaí breise.

(11) Cuir toilleoir seachbhóthar leis an talamh ag críochfort aschuir armature an mhótair DC.

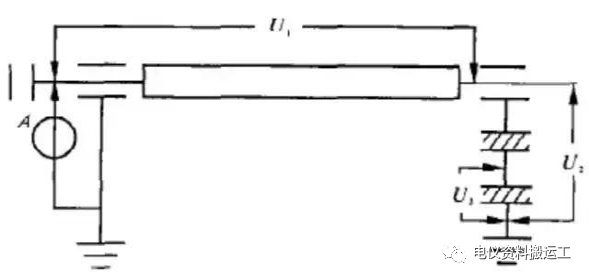

4. Voltas Seafta a Thomhas Tá insliú na scuaba talún agus na n-imthacaí rotor ríthábhachtach chun an gineadóir a chosaint ó voltas seafta agus chun oibriú sábháilte a chinntiú. I bhfeidhmiú iarbhír, mar gheall ar fhachtóirí mar suiteáil agus meath ar an timpeallacht oibriúcháin, agus caitheamh, is féidir le droch-talamh rótar nó insliú imthacaí laghdaithe tarlú, rud a fhágann go dtiocfaidh méadú ar voltas seafta agus sruth seafta, rud a d'fhéadfadh damáiste a dhéanamh don ghineadóir ar deireadh thiar. Dá bhrí sin, tá sé ríthábhachtach an voltas seafta a thomhas go rialta chun oibriú gineadóir a fheabhsú. Anseo thíos, molaimid modh tomhais sách simplí: Mar a léirítear sa léaráid thuas, áit a bhfuil:

U1: Difríocht voltais idir dhá cheann an seafta rotor gineadóra. Faoi imthosca gnáth, tá sé seo de bharr go príomha le neamhshiméadracht maighnéadach rotor. De ghnáth soláthraíonn monaróirí sonraí eimpíreacha; moltar é seo a thomhas tar éis gach mionathchóirithe agus é a chur i gcomparáid le sonraí stairiúla.

U2: Voltas sheafta cúil an ghineadóra go talamh.

U3: Voltas an phláta miotail idir na sraitheanna inslithe imthacaí cúil an ghineadóra go talamh.

A: An sruth tomhaiste ar an luaidhe talaimh de scuab charbóin talamh tosaigh an ghineadóra.

Ba cheart U2, U3, agus A a thomhas go tréimhsiúil le linn oibriú. Is féidir le hathruithe ar na sonraí seo riocht an ghineadóra a léiriú:

① Ba cheart go mbeadh U1 laistigh den raon a sholáthraíonn an monaróir agus níor cheart go n-athródh sé go mór i gcomparáid le sonraí stairiúla. Seachas sin, ba cheart riocht stator agus rotor an ghineadóra a sheiceáil chun an chúis a chinneadh.

② U2 ≈ U3 (gnáthluach). Má tá U2 níos mó ná U3 (gnáthluach), ní mór bunús an scuab carbóin talún seafta a sheiceáil. Le linn oibriú, is féidir sreang talún seachtrach gearrthéarmach a nascadh leis an seafta tosaigh le haghaidh talamh, agus ansin is féidir U2 a thomhas agus a chur i gcomparáid.

③ Ba chóir go mbeadh U3 gar do U2. Ós rud é gurb ionann an difríocht idir U2 agus U3 agus an voltas a chuirtear i bhfeidhm ar an scannán ola imthacaí, féadfaidh an iomarca voltas a bheith ina chúis le miondealú scannáin ola. Moltar nach sáródh an difríocht seo 4V, nó nach mbeadh U3 níos lú ná 70% de U2. Seachas sin, ba cheart riocht inslithe an imthacaí go talamh a sheiceáil, mar shampla éilliú dromchla nó dul in aois inslithe.

④ Go ginearálta, raonta an sruth A atá ag sreabhadh tríd an scuab carbóin talún seafta ó chúpla milliamps go cúpla céad milliamps. Má thagann méadú suntasach ar an luach seo, ba cheart an t-insliú imthacaí a sheiceáil i gcomhar leis an tomhas voltas seafta.
